Đèn Moving Head sân khấu là loại đèn thông minh có khả năng xoay ngang, dọc và tạo ra các hiệu ứng ánh sáng phức tạp như beam, wash, spot, gobo, màu, chớp… thường dùng trong biểu diễn sân khấu, sự kiện, đám cưới, bar/club v.v. Vậy cấu tạo của đèn moving head sân khấu gồm những bộ phận nào?. Bài viết dưới đây sẽ giải đáp câu hỏi trên của quý anh chị

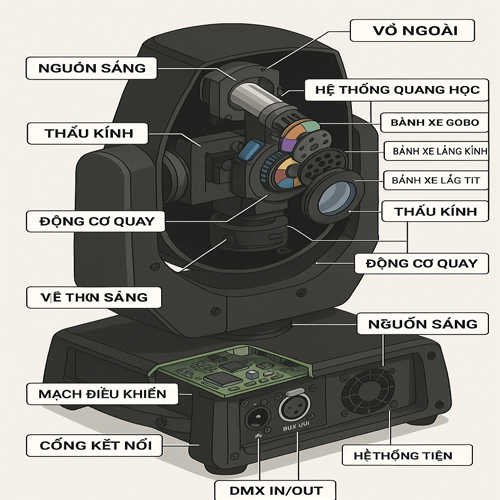

7 bộ phận cấu tạo lên đèn moving head sân khấu
1). Vỏ ngoài của đèn moving head
– Là lớp bảo vệ bao quanh các linh kiện bên trong.
– Thường làm bằng nhựa chịu nhiệt hoặc hợp kim nhôm, thiết kế dạng xoay.
– Gồm 2 phần chính:
+ Phần đế (Base): Nơi chứa mạch điều khiển, cổng DMX, bộ nguồn.
+ Phần đầu (Head): Chứa nguồn sáng và hệ thống quang học.
2). Nguồn sáng của đèn moving head
– Có thể là: LED công suất cao (thường dùng trong đèn moving LED wash, beam) hoặc bóng discharge (với các dòng Beam 230W, 280W, 450W…).
– Tuổi thọ bóng tùy loại: từ vài ngàn đến hàng chục ngàn giờ.
3). Hệ thống quang học của đèn moving head
– Gồm có:
+ ) Thấu kính hội tụ (lens): điều chỉnh góc chiếu, beam.
+) Bánh xe màu (Color Wheel): thay đổi màu ánh sáng.
+) Bánh xe gobo (Gobo Wheel): tạo hiệu ứng họa tiết.
+) Bánh xe lăng kính (Prism Wheel): tạo tia xoay, phân tán chùm sáng.
+) Lá chắn chớp (Shutter/Strobe): tạo hiệu ứng nhấp nháy.
+) Dimmer: điều chỉnh độ sáng.
4). Động cơ quay (Pan/Tilt Motors) của đèn moving head
– Gồm 2 động cơ bước (step motor) hoặc servo: Pan: quay ngang (0–540° hoặc hơn) và Tilt: quay dọc (0–270° hoặc hơn). Giúp đèn di chuyển linh hoạt.
5). Mạch điều khiển (Mainboard + Driver) của đèn moving head
– Điều khiển tất cả hoạt động của đèn.
– Nhận tín hiệu từ DMX, Auto, Sound hoặc kết nối phần mềm điều khiển ánh sáng.
– Có màn hình LCD/LED để cài đặt địa chỉ DMX, chế độ làm việc…
6). Hệ thống tản nhiệt của đèn moving head
– Gồm quạt tản nhiệt + khe thoát nhiệt.
– Với bóng Halogen/Discharge, còn có hệ thống làm mát bằng ống đồng + quạt.
7). Cổng kết nối
– DMX In/Out: Nhận và truyền tín hiệu điều khiển (chuẩn 3 pin hoặc 5 pin).
– Nguồn điện: 220V hoặc 110V tùy khu vực.
– Một số dòng cao cấp còn có cổng RDM, Ethernet, Wireless DMX.
Trên đây là 7 bộ phận cấu tạo lên một chiếc đèn moving head sân khấu. Cám ơn quý anh chị đã dành thời gian quan tâm tới bài viết này. Chúc quý anh chị có một ngày làm việc hiệu quả.
